热镀锌钢格板结构形式分解——钢格栅板必知

生产热镀锌钢格板最常见的原材料是扁钢和麻花钢，角钢、Ｈ型钢等等也都会作为热镀锌钢格板的辅助形式出现。一般，我们说热镀锌钢格板栅板由纵板和横杆组成，纵板承重，横杆起到连接作用。热镀锌钢格板的这种连接形式能够很好的起到防滑作用。我们今天根据采取的连接方式来介绍下不同结构的热镀锌钢格板。

 一、 由扁钢作为承载体，杆件作为连接体生产的热镀锌钢格板。

这一类钢格板在形式上可以被视为普通钢格板，因连接杆件的形式不同、承载力和承载格栅条的间距等差异可以被细化为下面几种。
     1. 筋板型热镀锌钢格板

 由纵向承重栅 板和横向的扭绞方钢，籍助 于2000kV 以上 焊接 电源 和 l 00 t 压力下焊接制成 。这种格栅板由扁钢作为纵向承载，一般采用扭绞方钢作为横向连接件。牛角方钢也可以选用圆钢、方钢、扭转圆钢等。筋板型格栅板作为原型，衍生出重型钢格栅板、密集型钢格栅板、I 型格栅板等等。

2、重载型钢格板
    重载型钢格板又称重型格栅板，它是专门为需要重荷载场合如机场、高铁车站、飞机库、重工业厂房、汽车站、物流场等设计制作的钢格板产品。它用压锁焊接将承载格栅条与连接钢杆件相连接，能有效防止承载扁钢的倾斜失稳，避免负载扁钢变形。

3. 密集型格栅板
    密型钢格板指承载扁钢间距小于 25 mm 的杆件格栅板。密型钢格板除完全具备标准压焊钢格板的形式美观、安装简便等优点外，更满足了一些人流较大民用建筑如高铁站、飞机场、汽车站等对穿过或漏下物体的尺寸大小有严格要求的条件
    4. I 型格栅板
    I 型钢格板也叫做工型钢格板或 I 字型格栅板，它是筋板型格栅板的衍生产品。I 型钢格板的纵板采用 I 型扁钢(扁钢两边厚中间薄)制作。其他被普通钢格板一样。I 型钢格板是结构计算优化的产品，在满足相同的荷载和挠度要求的条件下，作为承载格栅条的 I 型号钢的截面面积更小，自重更轻。

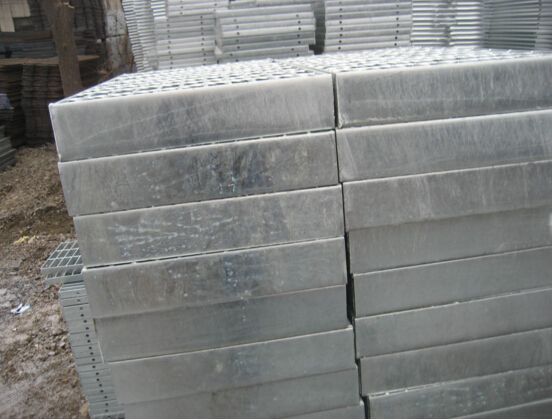

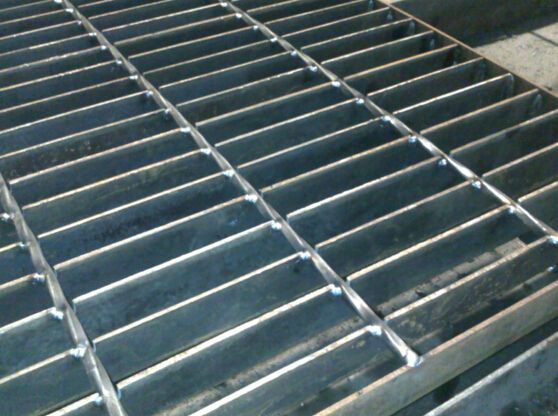

筋板钢格板	重载型钢格板

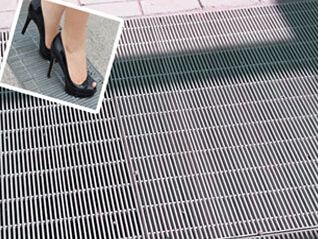

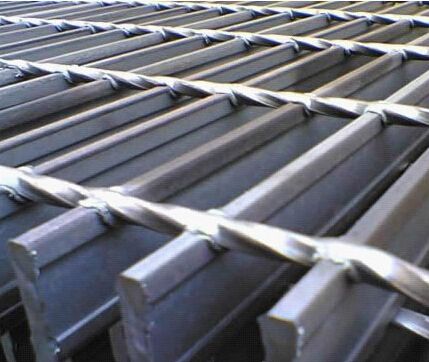

密型钢格板	I型钢格板

完全由扁钢连接生产的钢格板指的是由扁钢经纬焊接生产的钢格板。它基本能满足建筑师对钢格板的大部分需要。这种类型的格栅板，由于钢格栅条的间距，钢格栅条之间的角度，钢格栅条的弯曲变化等等还可细分为几种：

1. 普通插接钢格栅板
    生产厂家通常把扁钢经纬焊接生产的钢格栅板称为普通钢格栅板或者钢格栅板。这种钢格栅板也是厂家的基础性产品。 这种格栅板的经纬向格栅条一般是同一规格的扁钢条或者连接格栅条的高度、宽度略小于承载格栅条。其产品区别主要是横向和纵向的格栅条的间距，已联系格栅条的宽度和高度的变化。横向栅条嵌入承重栅板然后用压力焊机进行各节点的焊 接。由于它与上一种格栅板结构相似，但横向栅条为扁钢，其断面系数大于扭绞方钢，所以它具有比前一种格栅板更高的承载能力。由于横向和纵向的格栅条共同承担荷载，因而它具有单位重量承载力高的优点。此外它还具备易于生产、造价低廉、形式整齐划一等优点。 插接钢格栅板是完全由扁钢连接生产的钢格栅板这一类型的基本形式，它通过变化格栅条的角度还可衍生出菱形格栅板，米字型格栅板和钢格栅百叶等，通过连接格栅条的高度变化可以衍生出半插格栅板，通过更换不同截面的格栅条，衍生出 I 字形格栅板等。
    2.半插钢格栅板
    格栅条经纬焊接生产的钢格栅板，一般纵向的格栅条是主要的荷载承受体，当钢格栅板所使用的区域是对承载力要求不高时，作为连接的横向格栅条高度可以降低， 这样的连接格栅条被称为窄钢条，而这种格栅板被命名为半插钢格栅板。如把作为连接件的窄钢条置换为钢杆件，就形成了另一类型的钢格栅板。
    3. 菱形格栅板
    这种格栅板是由格栅条成角度交叉焊接生产的，由于格栅条成角的变化可以生产多样化的产品。菱形格栅板具有多变的光影效果而受到设计师的喜爱。这种钢格栅板都是定制产品，厂家不储备这种格栅板的成品，需由设计师提供图纸定制加工，没有固定的规格。
    4.米字型热镀锌钢格板
     在热镀锌钢格板选型时，有时设计师需要格栅板高度较小、承载力高、防滑性好、自重轻、格栅孔洞尺寸小的格栅板。米字型格栅板被研发以满足以上所有设计需求。它是由格栅条进 45°交叉焊接生产的格栅板，如在湿滑或有油污地面、倾斜地面上使用米字型格栅板也可选用齿形格栅条。

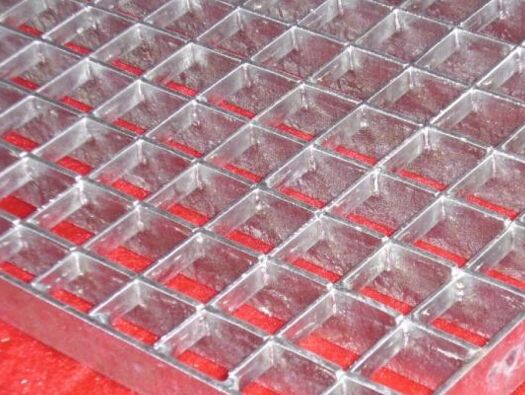

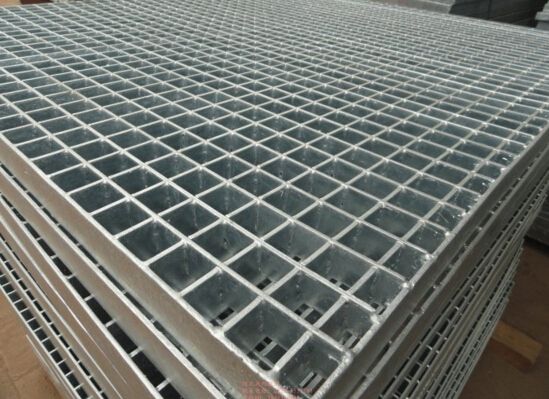

插接钢格栅板	半插型钢格板

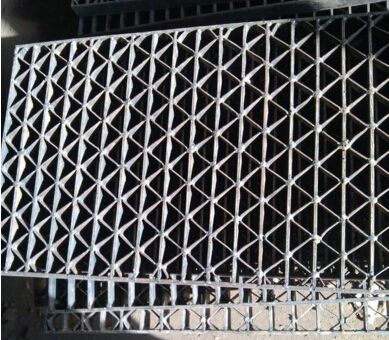

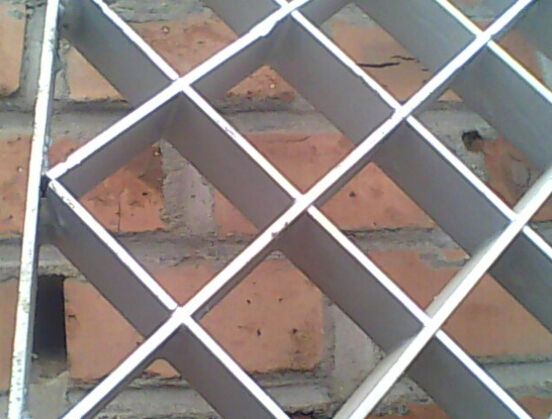

斜插钢格板	米字形钢格板

这类格栅板又被称为铆接格栅板，它由冲压异形钢作为连接件与承载格栅铆接生产的格栅板，连接钢格栅条可以是梯形或者是三角形。依据连接格栅条的不同形状可以细分为铆接梯形钢格栅板和铆接菱形钢格栅板。

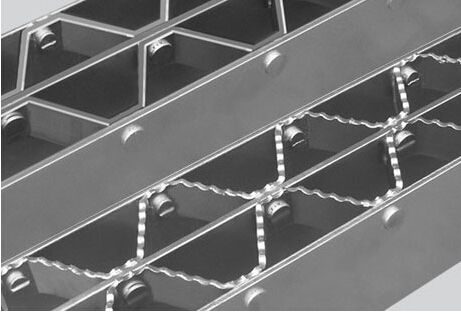

铆钉钢格板

     四、 新型热镀锌钢格板
     在收集资料过程中发现原有的钢格栅板体系在进过较长时间的发展之后，一些厂家开始研发新的钢格栅体系。他们改变格栅条的形式，发展出新的格栅板体系。 型材结构格栅板是美国 hendrick 公司独创的格栅板体系。 型材结构格栅板采用U-clip和圆钢杆件结合来连接格栅。 因而格栅条截面可以做的很窄，格栅间距也可以很小，而且格栅板的平度非常高。

    通过对国内外生产的各种类型的钢格栅板进行研究，笔者从中发现了一些规律性的现象。一个现象是钢格栅板历经数十年的生产和研发，一些早期被研发出的钢格栅板品种其性能优势不再明显，逐渐被新品种所替代。新品种具有更易于生产和安装，且造价低廉的优势。另一个现象是不断有新的钢格栅品种被研发出，它们的出现开拓了传统钢格栅板应用的局限。作为热镀锌钢格板的生产商非常欣喜的见到这一幕，这说明我们的行业在随着时代的发展不停的壮大，并且被时代所需要。
